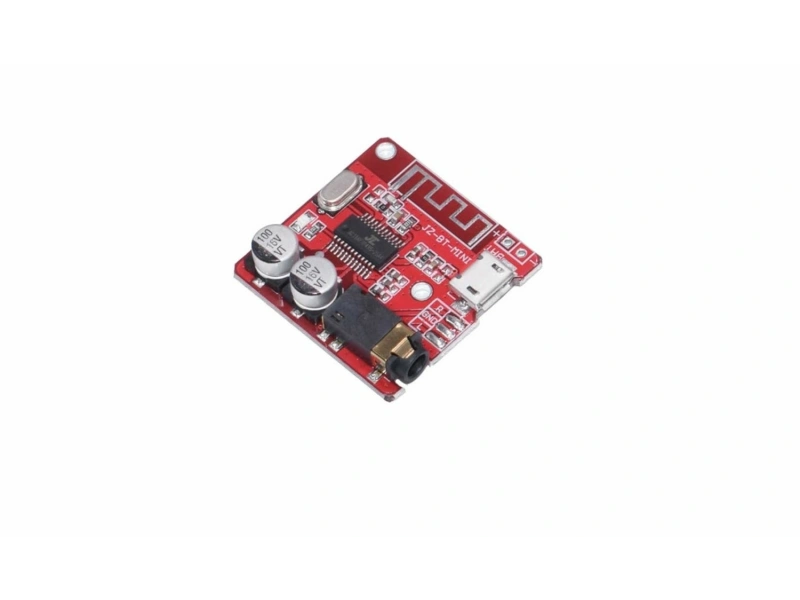

Современные беспроводные технологии стремительно развиваются и ежедневно на рынок выходят сотни различных шилдов и модулей. Некоторые из них представляют особый интерес для любителей создания собственных уникальных проектов. Одним из таких модулей, на который хочется обратить внимание, является “мини-аудио плеер Bluetooth 4.1”, способный принимать звуковой сигнал от какого-либо источника по каналу bluetooth и выводить его в режиме реального времени, к тому же в стереоформате.
Обзор модуля

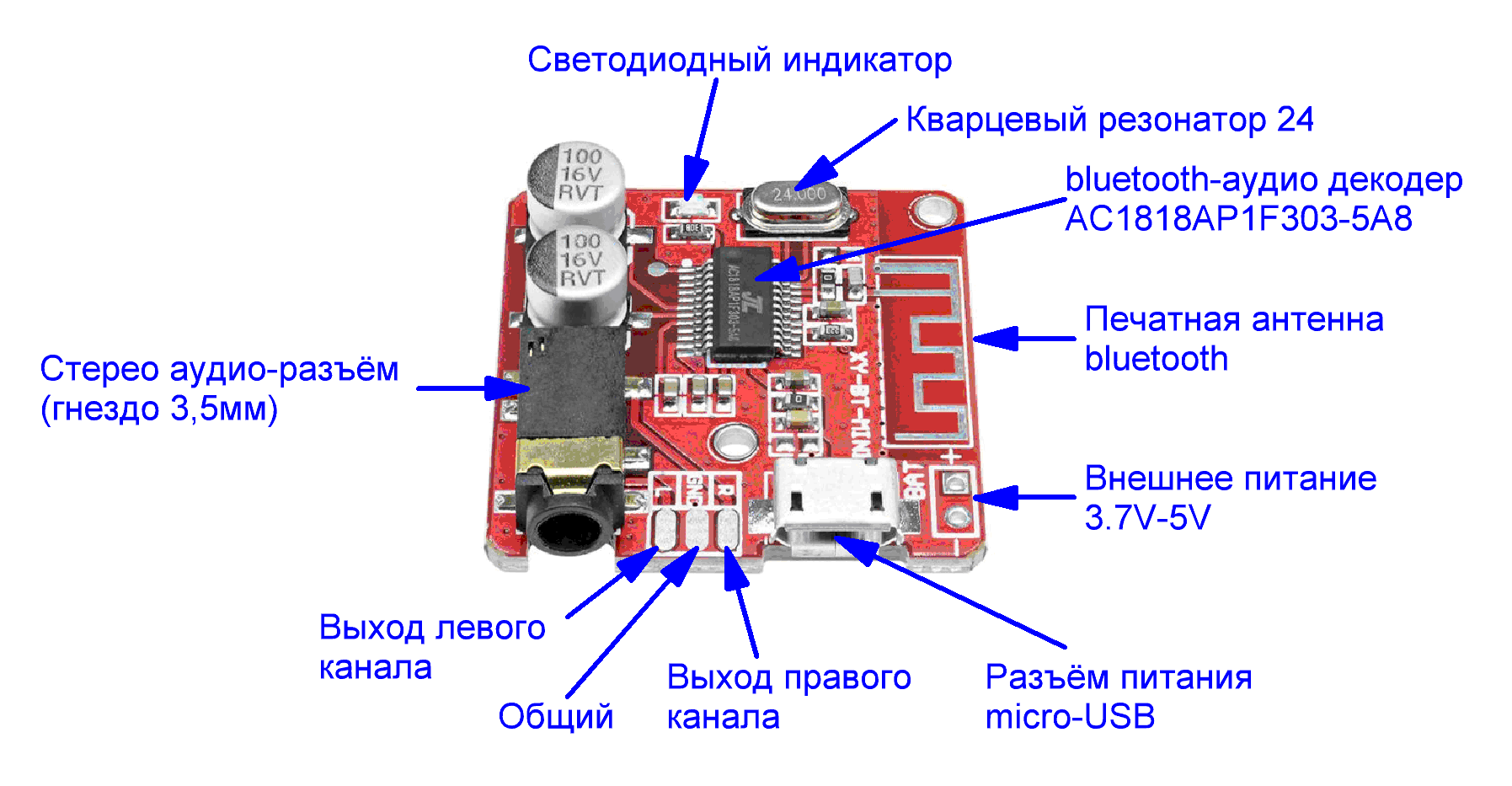

На рисунке ниже показан внешний вид модуля с описанием его основных элементов:
Как видно из вышеприведенного рисунка, сердцем плеера является 24-выводной bluetooth-аудио декодер AC1818AP1F303-5A8, который обеспечивает основную функциональность платы. Светодиод служит для индикации готовности модуля к работе.
Запитывать модуль можно двумя способами: через встроенный разъем micro-USB или непосредственно подавая напряжение 3,7V-5V на соответствующие клеммы BAT. Второй способ удобен при использовании аккумуляторного питания. Следует помнить, что на плате не предусмотрен узел заряда АКБ, поэтому недопустимо при аккумуляторном питании подключать micro-USB с целью его подзарядки. Подобные манипуляции могут стать причиной выхода модуля из строя.
Звук можно вывести на наушники через разъем 3,5мм или подпоявшись к контактным площадкам левого и правого каналов. Стоит отметить, что мощность звукового выхода невелика, поэтому для вывода звука на динамики потребуется дополнительный усилитель.
Технические характеристики
Основные технические характеристики bluetooth-аудиоплеера приведены ниже:
- Наименование: MP3 декодер + Bluetooth 4.1 ресивер XY-BT-MINI;
- Источник питания: micro-USB (5V) или универсальное питание 3,7V...5V;
- Отношение сигнал/шум (SNR): 90dB;
- Полный коэффициент гармонических искажений + шум (THD + N): -70dB;
- Динамический диапазон (DNR): 91dB;
- Уровень наводок: -86db;
- Поддерживаемые конфигурации: A2DP/AVCTP/AVDTP/AVRCP/HFP;
- Радиус действия: 15м;
- Оповещение о статусе подключения Bluetooth: голосовое и светодиодное;
- Физический размер платы модуля: 30х30мм;
- Стерео выход: 3.5мм AUX / выход на наушники;
- Встроенный декодер: WAV+APE+FLAC+MP3 Lossless decoding.
Пример использования

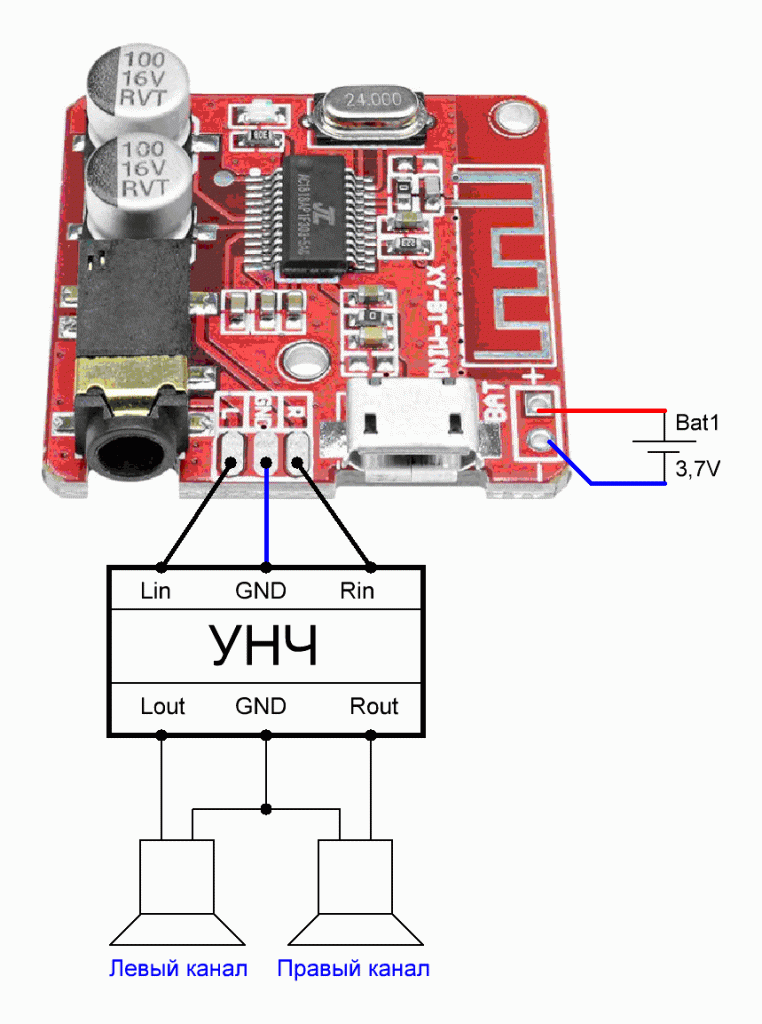

При размышлении над областью применения аудиоплеера первым что приходит на ум - это создание беспроводной bluetooth-колонки или наушников. Если выбор пал в сторону колонки, то следует иметь ввиду, что без дополнительного усилителя модуль не способен раскачать даже самые маломощные динамики. Следовательно для такого случая схема должна иметь примерно следующий вид:

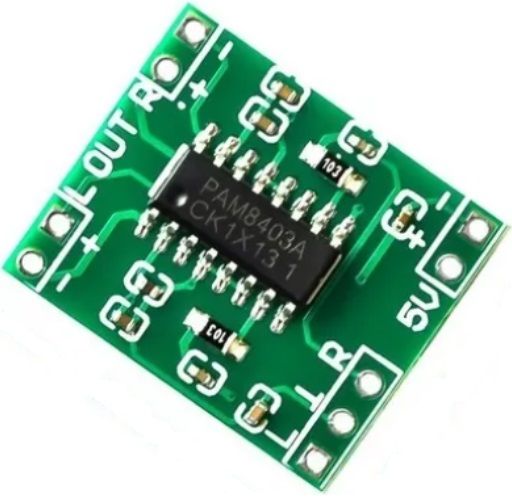

Что касается выбора УНЧ, то для небольших мощностей можно применить недорогой низковольтный стерео усилитель PAM8403, показанный на рисунке ниже:
Согласно документации на микросхему, данный усилитель способен работать в диапазоне 2.5V - 5V, выдавая до 3Вт на каждый канал. Номинальное сопротивление динамиков для данного УНЧ составляет 4Ом или 8Ом. На мой взгляд этого вполне достаточно для более-менее достойной самодельной bluetooth-колонки.

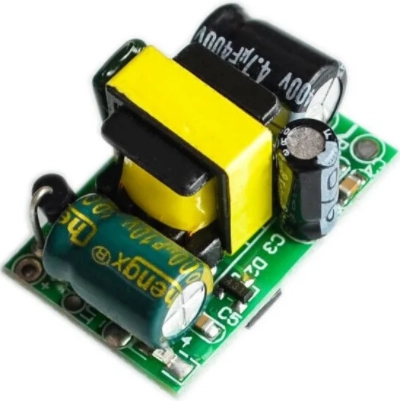

Для эксперимента я решил пойти немного по другому пути и модернизировать уже имеющиеся компьютерные колонки SVEN MS 311, добавив им беспроводной интерфейс. Колонки являются активными, а это значит, что встроенный усилитель низкой частоты в них предусмотрен. Остаётся только всё правильно соединить и можно пользоваться. Для питания bluetooth-плеера я буду использовать распространенный понижающий AC-DC модуль 220V-5V. Выглядит он следующим образом:

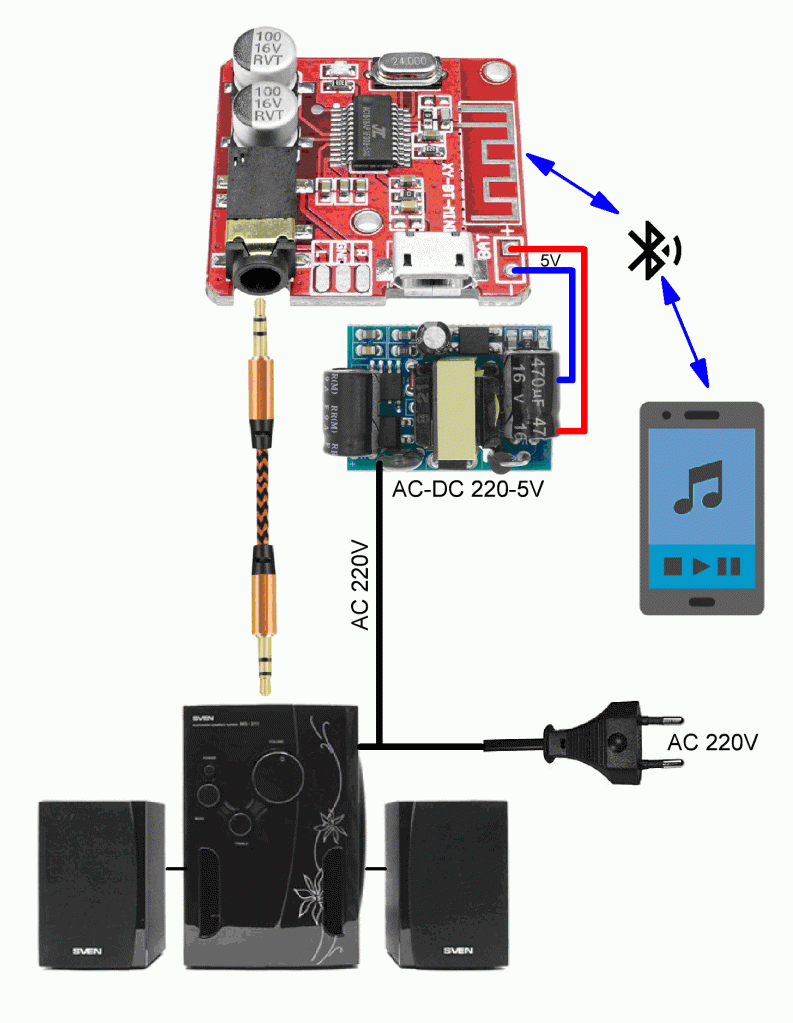

Собрав всё воедино получаем следующую концепцию:
Как можно заметить схема довольно проста и не требует дополнительных обвесов в виде микроконтроллера или ему подобных устройств. Достаточно подключиться при помощи телефона и всё сразу готово к работе.

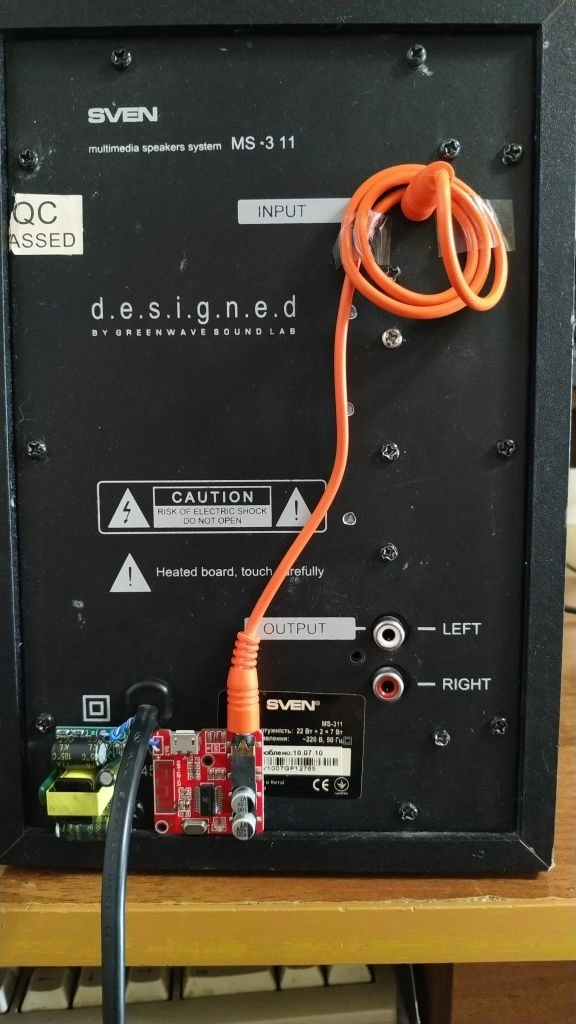

На фото ниже показана практическая реализация схемы беспроводных колонок:

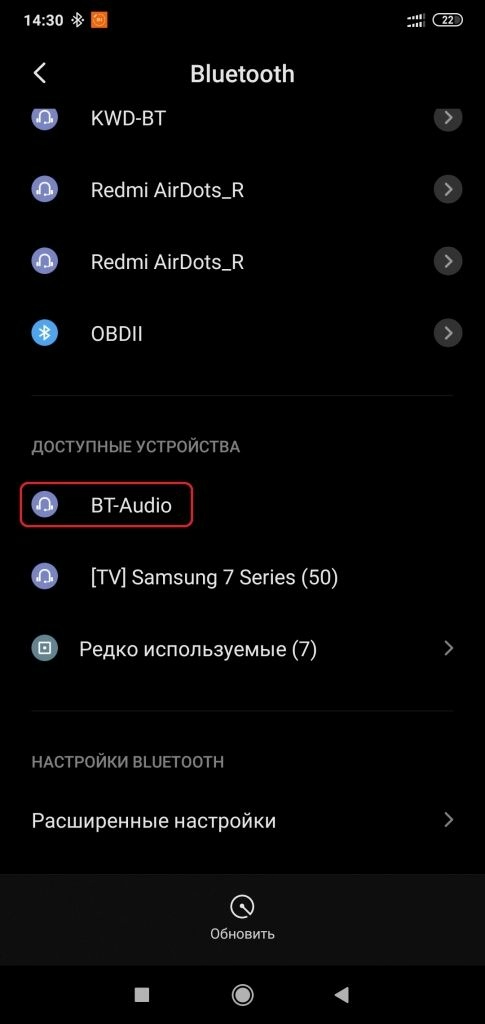

После сборки схемы, подаем питание и видим как на модуле плеера начинает мигать синий светодиод, свидетельствуя о входе последнего в режим bluetooth-поиска. В этот момент на телефоне, с которого предполагается транслировать музыку необходимо включить bluetooth и выполнить поиск доступных устройств. Модуль должен определиться под именем BT-Audio как показано ниже:

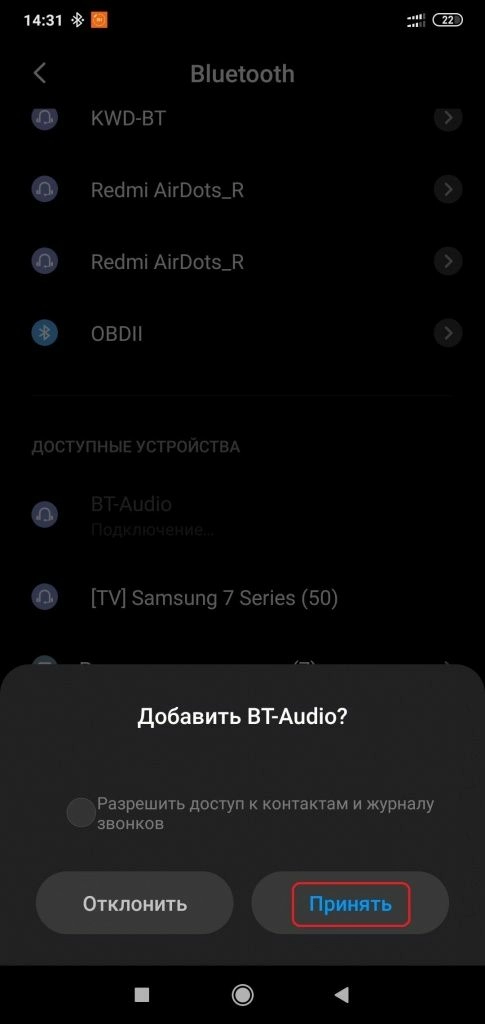

Для сопряжения остается выполнить всего пару шагов. После нажатия на BT-Audio, получаем нижеследующее окно, в котором необходимо нажать кнопку “Принять”:

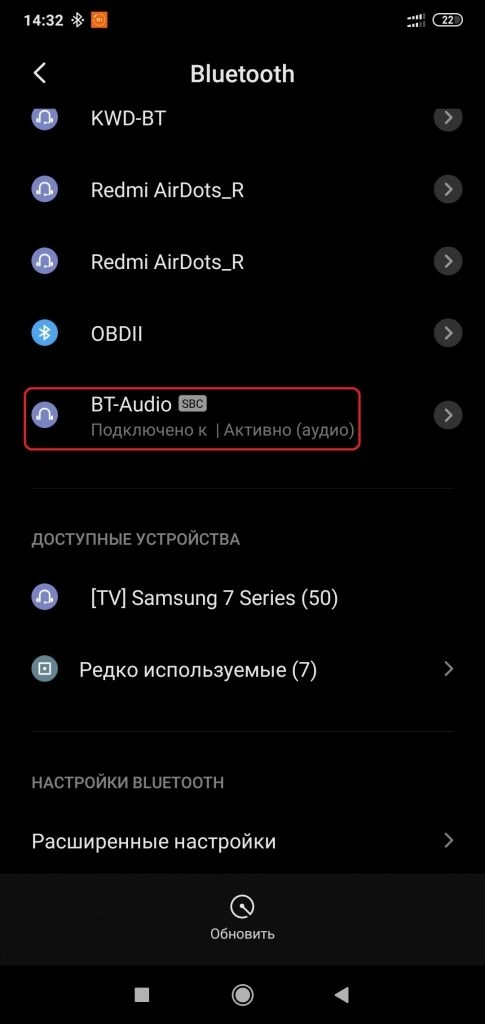

После этого модуль отображается в списке подключенных и теперь способен принимать аудиосигнал с последующим выводом на колонки:
Сам процесс подключения и отключения модуля сопровождается соответствующим голосовым комментарием, заранее прошитым в модуле (как правило на английском языке).
FAQ. Часто задаваемые вопросы
Вопрос
: Какой PIN-код требуется ввести для сопряжения модуля с телефоном?
Ответ:
Особенность данного модуля в том, что подключение к нему происходит без запроса PIN-кода. Поэтому теоретически сделать это может каждый, даже сосед по квартире.
Вопрос:
Как регулировать громкость транслируемого аудиосигнала?
Ответ:
Регулировать громкость можно при помощи колонок или например телефона с которого передаётся звук. Сам модуль не предназначен для регулировки громкости.
Вопрос:
Сколько потребляет модуль в режиме приёма музыки?
Ответ:
В рабочем режиме модуль потребляет около 40мА.
