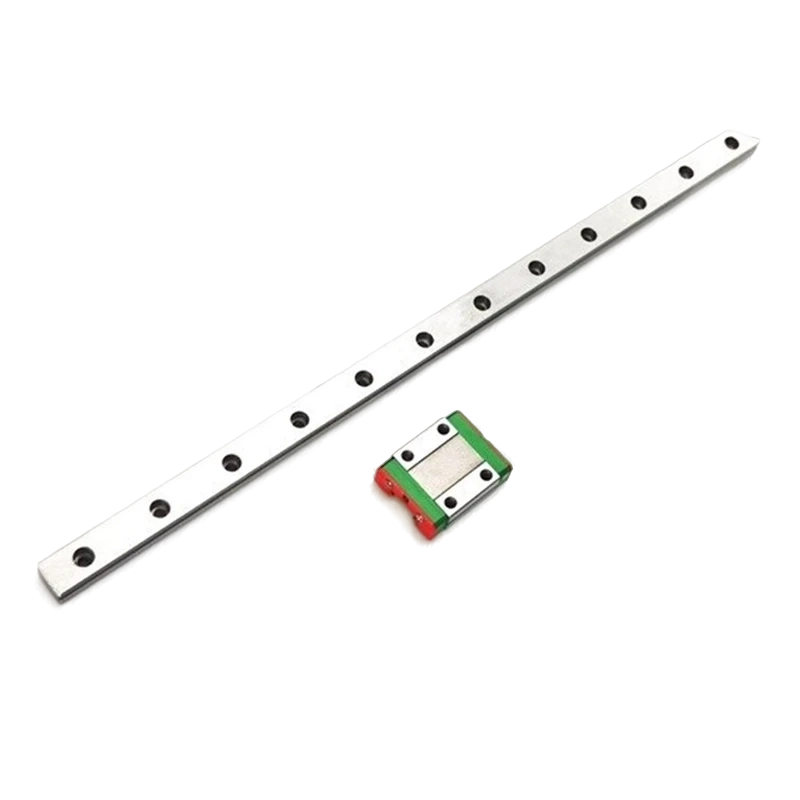

Рельса MGN12 с линейным модулем MGN12C (300 мм)

Компактная рельса MGN-12 отличается наличием U-обратных канавок, небольшими габаритами и высокой прочностью. Она позволяет добиться высокой точностью позиционирования с минимальными отклонениями по высоте и ширине, характеризуется стабильностью характеристик. В отличие от цилиндрических валов рельсы обеспечивают более точное линейное перемещение. Высокий класс точности делает рельсы MGN-12 с модулем MGN-12С востребованными при производстве 3d принтеров, станков плазменной резки, лазерных граверов и другого высокоточного автоматизированного оборудования. Модуль производится из высококачественной нержавеющей стали, в том числе фиксаторы и шарики, обеспечивающие легкое скольжение каретки. Расположены шарики в компактном сепараторе подшипника, что позволяет снимать каретку с рельса без опасения их потерять. У нас можно купить рельсу MGN-12 различной длины – от 300 до 600 мм.

В связи со спецификой конструкции, будьте предельно осторожны при снятии картетки с рельсы, иначе шарики могут вывалиться, и будет очень сложно вернуть модуль на место.

Ключевые особенности:

• Высокая нагрузочная способность – рельса MGN12 и модуль MGN12C выдерживают значительные радиальные и моментные нагрузки, обеспечивая стабильность даже при интенсивной эксплуатации.

• Плавность хода – благодаря шариковым подшипникам и прецизионной шлифовке направляющей движение каретки происходит без люфтов и вибраций.

• Долговечность – изготовлен из закалённой стали с антикоррозийным покрытием, что увеличивает срок службы даже в условиях высокой нагрузки.

• Лёгкость установки – модуль MGN12C совместим с большинством ЧПУ- и 3D-принтерных систем, что упрощает модернизацию оборудования.

• Минимальное обслуживание – конструкция не требует частой смазки и устойчива к загрязнениям.

Где применяется?

• 3D-принтеры – для точного позиционирования экструдера по осям X и Y.

• ЧПУ-станки – обеспечивает плавное движение шпинделя или лазерной головки.

• Лазерные гравёры и плоттеры – повышает точность обработки материалов.

• Робототехника и автоматизация – используется в линейных приводах и позиционирующих системах.

Почему стоит выбрать MGN12C?

• Оптимальное сочетание цены и качества по сравнению с аналогами.

• Совместимость с популярными системами OpenBuilds, V-Slot и другими рамами.

• Универсальность – подходит как для DIY-проектов, так и для промышленных решений.

Идеальное решение для модернизации или сборки высокоточных станков с ЧПУ, 3D-принтеров и автоматизированных систем. Гарантирует надежность, точность и долгий срок службы.

Технические характеристики MGN-12C

Рельса MGN-12 имеет следующие технические характеристики:

• Материал – нержавеющая сталь
• Допустимые отклонения по высоте – 0,04 мм
• Допустимые отклонения по ширине - 0,04 мм
• Допустимое отклонение параллельности – от 12 до 19 мкм
• Используемые винты для рельса – М3х8
• Высота в сборе – 13 мм
• Динамические нагрузочные характеристики – 2 840 Co N
• Статические нагрузочные характеристики – 3 920 Co N

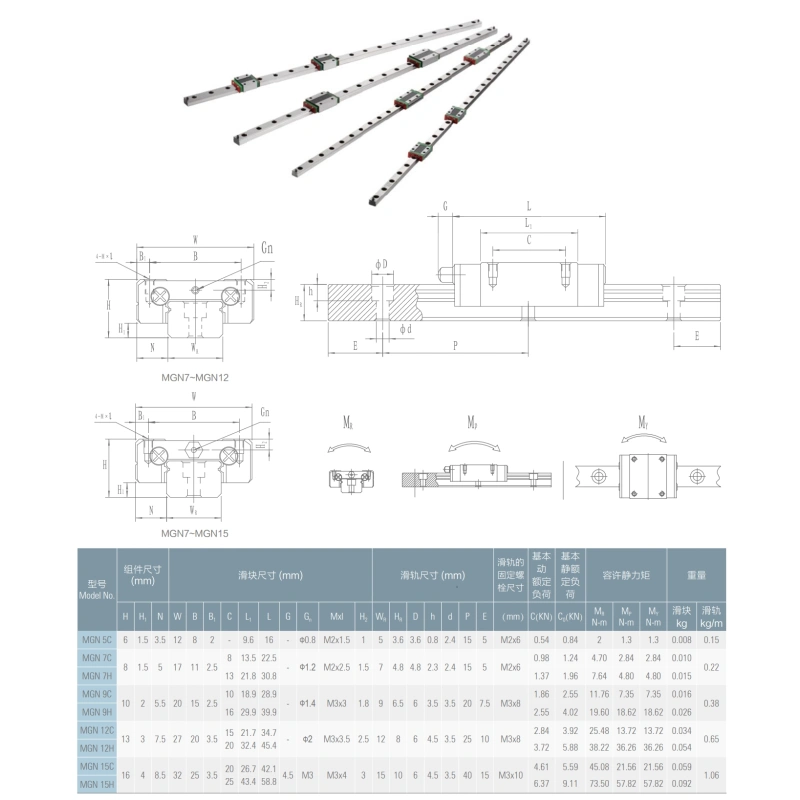

Размеры на картинке снизу приведены в миллиметрах.

Комплектация

• Pельса MGN-12 x1 шт
• Линейный модуль MGN-12С x1 шт
